由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。板束由平板和波纹翅片交互叠合，钎焊固定而成。冷、热流体流经平板两侧换热，翅片增加了传热面积，又促进了流体的湍动，并对设备有增强作用。
冷库中的载冷剂系统是载冷剂与制冷剂的换热的过程，换热的过程就必然有换热器设备的应用，今天我们来看一下板式换热器的原理和结构的特点。

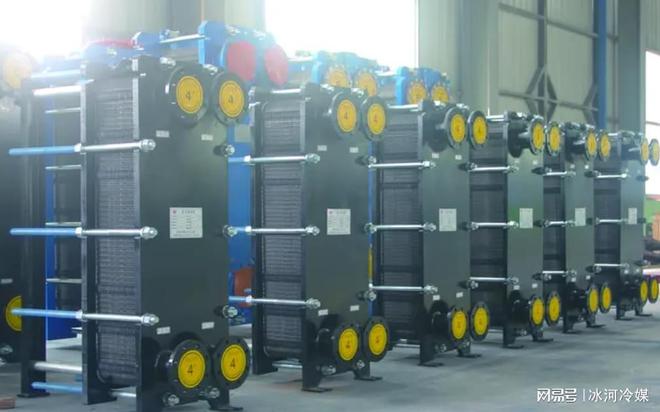

板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。
板式换热器是由一组波纹形的平行金属板构成的，在板片的4个拐角处都有通道孔，板被夹紧在一个侧面附有连接管的固定板和活动压紧板的框架中，并用夹紧螺栓加以夹紧。这些连接管同板上的通道孔对中，并与热交换的两种液体的外部管路相连，传热板和活动压紧板悬挂在顶部承载梁的下面并由底部横梁使其对准定位。传热板片、密封垫片、压紧板、导轨以及夹紧螺栓是板式换热器的主要部件组成。
1）传热板片：主要起换热作用的元件，一般波纹做成人字形，按照流体PP电子介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。
3）密封垫片：主要是在热热板片之间起密封作用。板式换热器的泄漏多是因为密封垫片错位或者老化引起的。
4）夹紧螺栓：主要的夹紧封头和换热板片的作用。夹紧螺栓的预扣,一般是通扣螺纹，预紧螺栓时，一定用力矩扳手，使固定板片的力矩均匀。
一般情况下，我们主要根据结构来区分板式换热器，也就是根据外形来区分，可分为四大类：
其中，焊接板式换热器又分为：半焊接板式换热器、全焊接板式换热器、板壳式换热器、钎焊板式换热器。也有人将板式换热器分成螺旋板式换热器、平板式换热器、板翅式换热器三种。
由两张保持一定间距的平行金属板卷制而成，冷、热流体分别在金属板两侧的螺旋形通道内流动。这种换热器的传热系数高（约比管壳式换热器高1～4倍），平均温度差大（因冷、热流体可作完全的逆流流动），流动阻力小，不易结垢；但维修困难。使用压力不超过2MPa。
由一定形状的波纹薄板和密封垫片交互叠合，并用框架夹紧组装而成。冷、热流体分别在波纹板两侧的流道中流过，经板片进行换热。波纹板通常由厚度为0.5～3mm的不锈钢、铝、钛、钼等薄板冲制而成。平板式换热器的优点是传热系数高（约比管壳式换热器高2～4倍），容易拆洗，并可增减板片数以调整传热面积。操作压力通常不超过2MPa，操作温度不超过250℃。
